商品の詳細:
|
| 関数: | 炉の溶解したアルミニウム ガス抜き処理そして混合 | タイプ: | HDR-2000 |
|---|---|---|---|
| 脱ガス効率: | 30% | 電源: | 380V/50Hz/3Phases |
| 精製のガス: | 窒素/アルゴン | 重さ: | 3000kg |
| 寸法: | 炉のサイズに付属します | ||
| ハイライト: | アルミニウム炉の回転式ガスを抜く単位,回転式溶ける注入器装置,溶解したのための回転式ガスを抜く単位 |
||
HDR-2 溶融アルミニウム炉の脱ガス処理のための回転流体注入装置
1設備の紹介
• モーターはアルミ液体に浸されたグラフィットローターを回転させ,同時に,高純度窒素 (またはアルゴン) がグラフィットローターを通ってアルミニウム液体に入力される.精製機のローターは,無活性ガスを小型の泡に分解し,泡は均等に分散し,溶けたアルミニウムに浮くことができる.溶けたアルミニウムの水素部分圧は,泡よりも高い溶けたアルミニウムの水素含有量を効果的に減少させる.
• 脱水/不浄物除去/脱アルカリ化
• 最も効率的な溶融アルミニウム脱ガス技術の一つで,高級アルミニウム鋳造品の第一選択です!
2.装置の構成
| 名前 | Qty | コメント | |
|
ホスト部分 |
移動ボックスのウォーキングメカニズム | 1セット | |
| 傾きシステム | 1セット | ||
| ローターの回転システム | 1セット | ||
| 旋回メカニズム スイングシステム | 1セット | ||
| 流体噴霧システム | 1セット | ||
| フレーム | 1セット | ||
| 制御システム | 窒素/アルゴンガスシステム | 1セット | |
| 電動制御システム | 1セット | ||
| コントロールキャビネット | 1pc | ||
|
ほか |
グラフィットローター | 1セット | |
| グラフィット・シャフト | 1セット | ||
| 主軸の隔熱板 | 1セット | ||
3. 主なパラメータ
| ポイント | データ | コメント | |||
| 精製ガス | 純度 % | ≥99996 |
高純度窒素またはアルゴン
|
||
| 水分 (ppm) | ≤3 | ||||
| オー2ppm | ≤ 5 | ||||
| 圧力 MPa | 0.1-0.6 調節可能 | ||||
| 流量 L/分 | 調整可能な 15 〜 30 | ||||
| 圧縮空気 | 圧力 MPa | ≥0.4 | |||
| 流量 m3/h | ≥0.5 | ||||
| パワーパラメータ | パワーフェーズ番号 | 3 | |||
| 電圧 V | 380 | ||||
| 周波数 Hz | 50 | ||||
| 総電源 kW | 15 | ||||
| モバイルボックス モバイルモーター | 電力 kW | 0.75 | 移動ボックスの歩行用 | ||
| 回転軸モーター | 電力 kW | 11 | グラフィットシャフトの回転を駆動するために使用される | ||
| 旋回メカニズムの回転モーター | 電力 kW | 0.2 | 機体回転を動かすために使われます | ||
| 粉末補給装置のモーター | 電力 kW | 0.2 | 粉末を供給する装置を動かすために使われます | ||
| 傾きシステム | 電力 kW | 1.5 | メインシャフトの回転に使用される | ||
| ローターの振動範囲 | |||||
| ローターの傾斜範囲 mm | 回転式流体注入器の図図参照 | ||||
| グラフィットローターの回転速度 r/min | 100〜400 | 周波数変換調整 | |||
| 精製 脱ガス 時間 分 | 099 | 時間調節可能 | |||
| 溶けたアルミの温度 °C | 640~850 | 精製された溶けたアルミニウムの温度 | |||
| グラフィットローターの大きさ | 直径 × 長さ mm | 詳細は図面を参照 | |||
| グラフィットローターの大きさ | 直径 × 長さ mm | 詳細は図面を参照 | |||
| 総サイズ | 長さ × 幅 × 高さ mm | 詳細は図面を参照 | |||
| 体重 kg | 約3000 | 実際の生産量による | |||

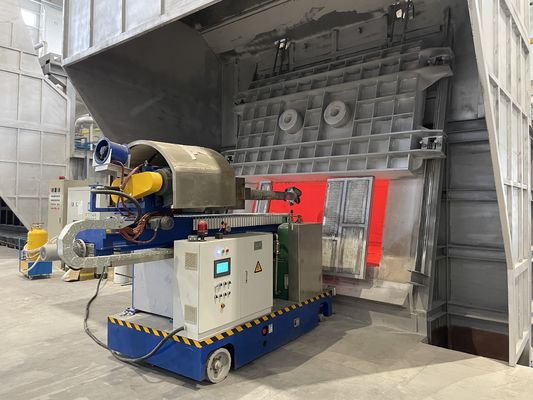

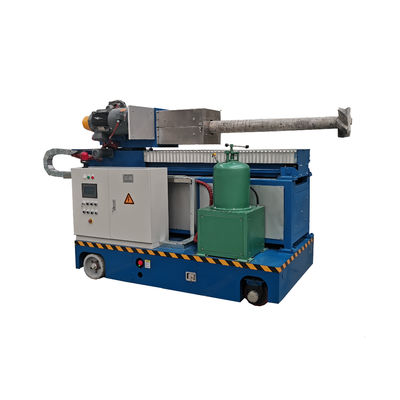

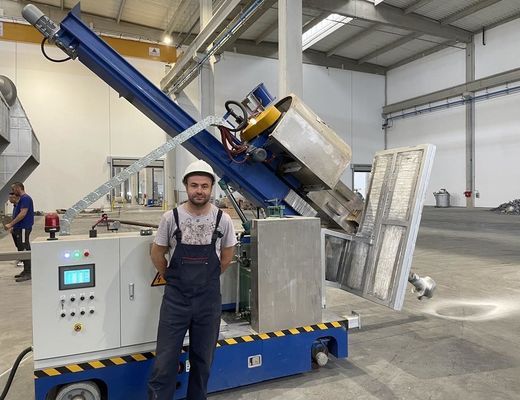

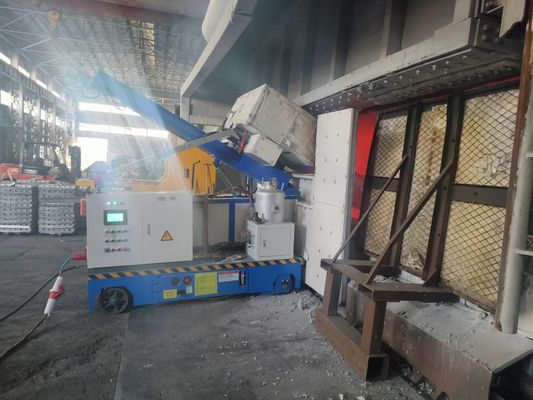

4装置の写真
