YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー

YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー
YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー

大画像 :  YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー

商品の詳細:
起源の場所: チーナン、中国
ブランド名: HYDEB
証明: CE ISO9001
モデル番号: YGL-1000Q
お支払配送条件:
最小注文数量: 1セット
価格: 20000-50000USD/set
パッケージの詳細: 標準的な輸出のパッケージ
受渡し時間: 60仕事日
支払条件: L/C、T/T
供給の能力: 1年ごとの60セット

YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー

説明
適用: アルミニウムにスクラップ/インゴット溶けること 評価される容量: 1000kgs
自然な消費: 55mの³ /ton 機能を傾けること: 油圧傾く装置
絶縁材: セラミック ファイバ毛布 処理し難いライニング: 同盟ミネラルCastable
ハイライト:

アルミニウム溶ける炉を捨てなさい

,

1000KGSインゴット溶ける炉

,

インゴット溶ける炉

再生にガス燃焼に溶ける及び把握にるつぼ炉YGL-1000Qのアルミニウムに溶ける炉のアルミニウムにスクラップの溶けること



1. 装置の塗布

•装置はアルミニウム スクラップの交通機関そして溶けることのために使用され、溶解したアルミニウム把握炉に溶解したアルミニウムを注ぐために水力で傾くことができる。

•タイプYGL-1000Q



2. 装置の構成



名前 Qty 注目
主に部分 炉ボディ 1セット opeationのプラットホームなし
油圧傾くシステム 1セット
燃焼システム 1セット
制御システム 制御システム 1セット
制御箱 1 PC
混合の部分 混合装置 1セット
制御キャビネット及びシステム
他の部分 るつぼ 1 PC 選択
文書 1セット



3. 装置の特徴

3.1. 炉ボディ

- るつぼ炉は油圧装置によって傾くことができる。そして炉の貝は溶接し鋼板および鋼鉄を、他のQ235金属材料によってなされる

- 傾く炉の煙突の口はるつぼの上部の口に直面し、るつぼの損失熱を減らすためにるつぼの上部の口から熱している間「熱カーテン」はるつぼの口で形作られる。

- 炉ボディの底は液体の漏出港を与えられ、液体の漏出調査は液体の漏出港で提供される。るつぼがアルミニウム液体を漏らすとき、警報は時間に検出することができ、暖房は断ち切られる。

- 炉の底の炉は重い耐火物からcastable成っている。炉の側面の材料を並べる炉は重い耐火れんがおよび繊維のウールから合成のライニングを形作るために成っている。材料のこの組合せはだけでなく、ライニングによい断熱材の特性があるが保障したり、またライニングが燃焼の炎の直接影響に抗できることを保障することを。

- 温度の測定の熱電対--炉の温度の測定の熱電対が炉の温度を測定し、制御するのに使用されアルミニウム液体の温度を制御するのにアルミニウム液体の温度の測定の熱電対が使用されている。主要があり、2間の補助者、主要のおよび補助は変えることができる

3.2. 油圧傾くシステム

- るつぼ炉は水力でtiltableである。傾くブラケットは溶接されたチャネルの鋼鉄および鋼板から十分な強さおよび構造安定性を保障するために成っている。

- 油圧装置は油圧場所、電磁石の方向弁、一方通行のスロットル バルブ、水圧シリンダおよび他の部品を含んでいる。

- 水圧シリンダの1つの端は固定回転ブラケットを支え、サポート シャフトに沿って回ることができもう一方の端は炉ボディで固定される。水圧シリンダのピストン棒が押し出されるとき、炉ボディは持ち上がり、炉ボディは回転ブラケットの回転軸線に沿って傾く。

- 傾き制御は方向をいつでも停止するか、または変えることができる電磁石の方向弁の手操作を採用する。

- 傾きの安全を保障するために傾きの2つの極度な位置で旅行スイッチを置きなさい。

3.3. 燃焼システム

- バーナーはイタリアから輸入されるBalturの自動ガス・バーナーである。燃料は天燃ガスである;ガスの圧力は5000Paである(天燃ガスの発熱量はkcal/立方8600である)。

- 燃焼の燃料の圧力が低限に(0-3000Paから調節可能な)落ちる時、圧力リレーはガス供給の電磁弁を断ち切る信号を送る(バーナーによって来る)。炎のモニターが炎の正常な燃焼を検出できない場合自動的にガス供給の電磁弁を断ち切り、アラーム表示を与える。

- バーナーはシリンダーによって運転される移動可能なトロリーで取付けられている。

- 炉ボディが傾く前に、制御システムはことを時間の炉ボディの燃焼の港からのバーナーの出口の燃焼管保障しなければならない。

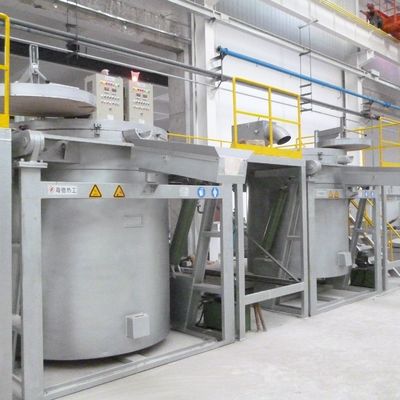

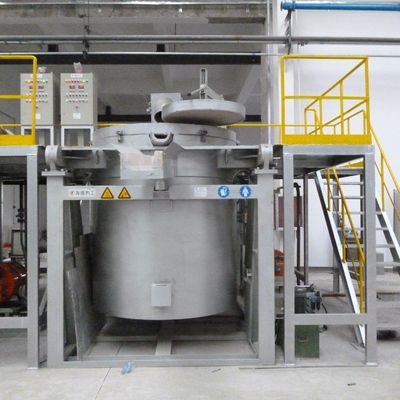

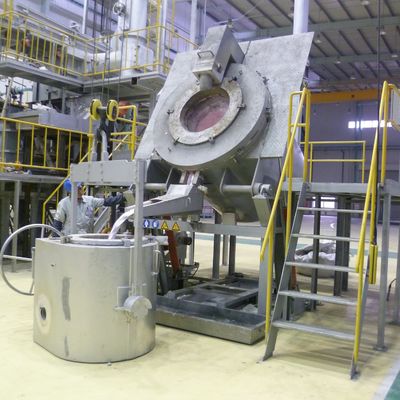

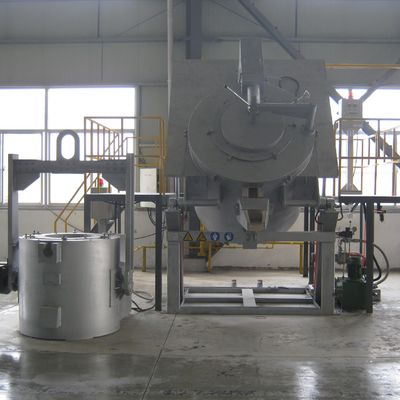

4. 装置映像

YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー 0YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー 1YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー 2YGL-1000Qのアルミニウム溶ける炉で使用される再生ガス・バーナー 3



5.主要な変数



SN 項目 データ 注目
1 有効な炉容量kg (Al) 750
2 溶融速度kg/h (Al) 350 るつぼの中で既に1/3溶解したアルミニウムを持つことがある。
3 バーナー TGB60P
4 エネルギー消費m3/h およそ40
5 最高の炉の温度の℃ 950
6 溶解したアルミニウム温度調整の℃の精密 ≤± 5
7 温度調整モード PID+Dualの温度調整
8 るつぼのタイプおよびサイズmm

ODΦ880、

高さ1000

TBN800

Morgen

9 炉の表面温度の上昇の℃ ≤50 熱する管、排出出口および上昇の管の設置場所を除いて
10 ガスの源 ガス タイプ 天燃ガス
ガス圧力 5 Kpa
最高。流れ 60 m3/h
11 動力源 電圧V 380
頻度HZ 50
力Kw ≤5
12 空気圧MPa 0.5-0.7
