油圧傾くシリンダーが付いている移動のひしゃくの油圧傾く装置

油圧傾くシリンダーが付いている移動のひしゃくの自動溶解したアルミニウム注ぐシステムのための油圧傾く装置

1. 装置の塗布

油圧傾く装置は移動のひしゃくを傾け、ひしゃくからの溶解したアルミニウムを注ぐために使用される。

2. 装置の特徴
•容易な操作
•安全に溶解したアルミニウムを注ぐこと
•予備品無し
•傾く角度は90度である場合もある

3. 構造および構成

----装置はブラケット、シリンダー、油圧装置、電気制御システムおよび他の部品を傾ける固定ブラケットを傾けることで主に構成される。出現および関連次元はひしゃくのデッサンに従ってある。

----装置はマニュアルによってキャビネットの操作ボタンが付いている研修会の場所の地面で、固定される。

----タイトルを付けるブラケットはシャーシ、縦サポート、ガイド版、カードおよび他の部品を置くノズルで構成される。それは鋼板およびセクション鋼鉄から必要な処理し、溶接の後で成り、十分な強さがある。フレームは2部で構成される:基盤および回転フレーム。最下フレームは上で直立した支柱および溶接されてガイド版が溶接されたセクション鋼鉄から、成り、直立した支柱はセクション鋼鉄から成り、中鋼板によって十分なサポート強さを保障するために溶接される。

-----固定ブラケットは縦サポート、基盤および他の部品で構成される。サポートおよび基盤は両方肋骨の版の補強と並ぶ側面図を描かれた鋼鉄から成っている。

----油圧装置は油圧場所、弁のブロック、制御オイル回路および他の部品を含んでいる。装置の傾くことは電磁石の逆転弁によって制御される。油圧装置の電子制御システムはシステムの正常運営を保障するのにSiemensおよびシュナイダー部品を使用する必要があり回転操作は揺れ方法を採用する。

----ひっくり返るシステムは安全保護システムと安全、信頼できる信頼できる錠を保障するのに錠シリンダーの油圧回路で油圧ロックが使用されるべきである。

----傾くオイル シリンダーは大きい忍耐容量がある、オイル シールは輸入された高温抵抗力があるオイル シールを採用する大きい退屈させたオイル シリンダーを採用し。

----シリンダーが十分に延長のとき、傾くブラケットの最高の傾く角度は90度より大きい。

----油圧装置の設計連結回路

----水圧シリンダのピストン棒は十分な終わり、強さおよび耐食性があるべきである。正価格販売および負荷の間の動揺無しおよびオイルの漏出無し。水圧シリンダオイル管のGAIMENは高温を防ぐために扱われなければならない

----制御キャビネットはself-supportingちり止めのタイプであり、キャビネットの鋼板の厚さは1.2mmよりより少しではない。

4. 主要な変数

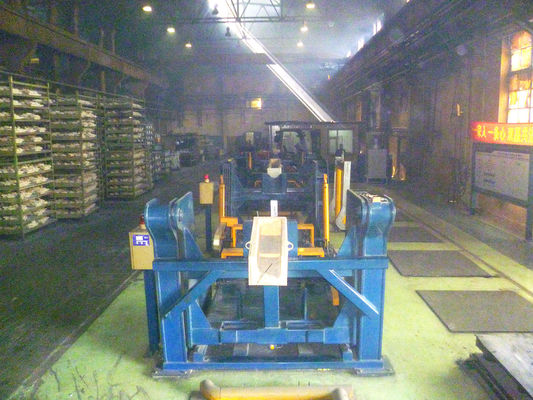

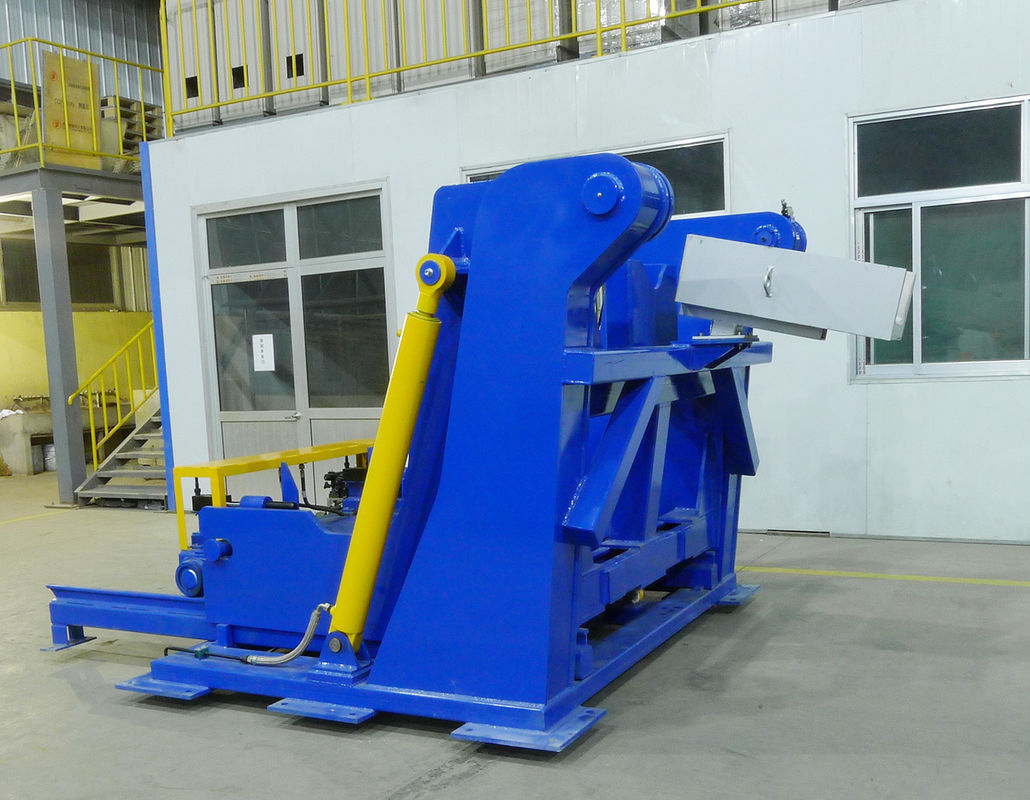

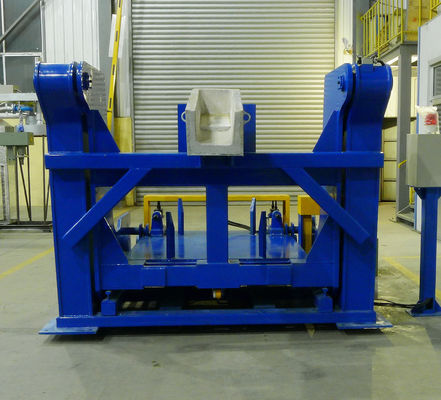

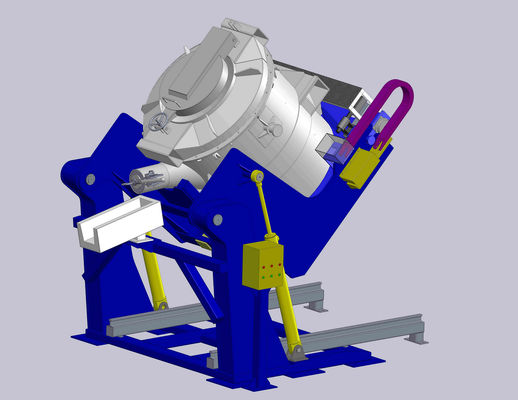

5. 装置映像
